Damian

부품 배치 ---------------------

부품 선택 (Insert)

부품 및 접속선 회전 (Tab)

블랙박스 및 장치 접속점 ----

블랙박스 :  심볼로 표현이 안되는 경우 블랙박스로 장치를 표현하고, 접속점와 함께 사용한다.
삽입 -> 상자/접속점/부착패널 -> 블랙박스 (Shift + F11)

장치 접속점
삽입 -> 상자/접속점/부착패널 -> 장치 접속점 (Shift + F3)

연결선 -----------------------

분기선, 껶인선 (F4~F10)

연결 참조 --------------------인터립트 지점 : 다른 페이지 접속점
삽입 -> 접속심볼 -> 인터립트 지점 (Shift +F4)

1. 부품 배치

삽입 -> 심볼 -> 배치(Insert)

선택 창에서 심볼을 부품을 선택하면 오른쪽 도시창에 심볼이 표시된다.

심볼을 선택하면 선택 창 하단부에 심볼의 내용이 표시된다.

2. 부품 속성

부품속성은 부품의 도면상 표시내용과 파트번호 등을 마스터 데이터에서 불러오고 설 정 할 수 있다.

부품속성 -  부품을 더블클릭하여 속성(구성요소) 일반 장치 창을 열 수 있다.

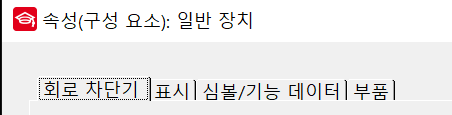

속성(구성요소) 일반 장치 창

부품, 표시, 심볼/기능 데이터, 부품, 접점이미지 탭으로 구성됨

(※ 편집 매뉴 -> 형식 복사 -> 동일한 부품의 속성(구성요소)를 복사하여 넣을 수 있음.)

- 기능(심볼명칭이 표시됨)

  ㄴ 표시된 DT : 배치된 심볼(장치 => "-"기호)의 식별자(PS : 전원공급기, Q : ;회로차단기 등등....)와 카운터(순번)로

      구성된다.

      (※ 식별자는 프로젝트 속성에서 지정된 식별자를 사용되고 카운터는 같은 식별자의 최종 카운터에 이어서 자동채번.)

  ㄴ 전체 DT : 배치된 심볼의 정확한 DT로서 프로젝트 구조와 함께 표현된다.

      (※ 동일한 장치인지 아닌지 식별 기준이됨.)

  ㄴ 접속 지점 :

  ㄴ 접속점 설명 : 각 접속점에 대한 설명을 추가로 기입 할 수 있다.

  ㄴ 기술 특성 : 심볼의 특성을 기술함.

      (※ 부품 할당시 자동기입됨.)

- 표시 : 도면 상 기입될 부품의 특성을 구성하는 탭

  ㄴ 속성 정렬창 : 도면 상 기입될 부품 정보를 나열한 창.

                      - 새 파일, 삭제, 우선순위 변경, 도킹, 도킹해제, 속성 정렬의 저장 등의 기능을 지원함.

  ㄴ 속성 구성 창 : 정렬된 표시 특성의 속성을 변경할 수 있는 창.

      (※ 위치, 형식 변경시 도킹을 해제한 경우에만 설정 가능)

                      - 형식 : 글꼴 형식 속성

                      - 문자 상자 : 문자 상자 속성

                      - 정렬 상자 : 정렬 상자 속성

                      - 값/ 단위 : 표시 값의 단위, 수치, 표시 자리수 등의 속성

                      - 위치 : 도킹, 중앙정렬, 기준점, 기준점 대비 좌표 등 문자 표시 위치에 대한 속성

- 심볼/기능 데이터 : 심볼의 모양, 이름에 대한

(※ 심볼의 모양을 변경시 표시 속성이 바뀌게 되며 표시속성을 다시 설정해야 한다.)

 ㄴ 심볼 데이터(그래픽)

                      - 번호/이름 : 심볼의 모양, 방향을 바 꿀 수 있음.

                      - 유형 : 심볼의 유형을 변경하면 방향이 바뀐다

 ㄴ 기능 데이터(로직) : 장치 범주를 확인 할 수 있음

                      - 표시유형 : 표시에 따라서 정의 내용이 달라진다.

- 부품 : 장치 선택에 의한 할당, 부품 마스터 데이터에서 부품 할당 등이 있다.

프로젝트를 수행할 때, 프로젝트의 구성을 확인하여 구성하고

프로젝트의 구성에 따라 페이지를 관리하는 것이 프로젝트를 관리하기에 편하다.

1. 프로젝트 구성 순서

어떠한 프로젝트를 하든 마찬가지로 프로젝트를 구조를 계획하는 것으로 부터 시작한다.

프로젝트의 구성 확인 -> 프로젝트 생성 -> 프로젝트 속성 -> 프로젝트 식별자 관리

-> 프로젝트 파일생성

프로젝트의 구성 확인 : 프로젝트의 구조에 대해서 생각해본다.

프로젝트 생성 : 새 프로젝트를 생성

프로젝트 속성 :  페이지의 구조 설정

프로젝트 식별자 관리 : 프로젝트에 사용할 페이지 명과 식별자 리스트를 작성

2. 프로젝트 구성하기.

프로젝트를 생성하기에 앞서 프로젝트의 구성을 미리 약속하여 사용하면,

프로젝트에 참여한 사람들과의 불필요한 의사소통을 줄일 수 있다.

프로젝트 데이터(R) -> 구조 식별자 관리(S) 창에서 프로젝트의 구성을 설정할 수 있다.

구조 식별자 관리창은 프로젝트를 지속적으로 관리하기 위해 기능별, 판넬별,

부품 취부 위치 등 설계 상의 정보의 폴더를 구조화 하는 계힉 작업이다.

상위 레벨 기능(=) 레벨에서 하나의 프로젝트에 사용될 개별의 기능을 나누어 구성하고

부착 영역 (+)레벨에서는 상위 레벨 기능(=)의 하위에서 위치하여 상위의 기능을 구현하기에 필요한 AC/DC의 전기회로나 유공압 회로 등 물성이 다른 회로의 내용들을 개별로 나누어 상위 레벨 기능에서 설명이 부족한 설계 내용을 보다 구체화하여 표현한 자료들의 묶음으로 선별한다.

상위 레벨 기능을 선택하여 구조를 설명하면 상위 레벨의 기능에 필요한 구조를 설정하게 되고,

부착 영역을 선택하여 구조를 지정하면, 부척 영역의 하위에 필요한 구조를 설정하게 된다.

프로젝트에 따라 Part List.. 또는 BOM.. 판넬 배치에 대한 도면들이 상위 레벨 기능에 포함되거나

부착 영역 하위에 포함될 수도 있고, 프로젝트 구성 레벨에 있을 수 도 있게된다.

3. 프로젝트 생성

프로젝트를 생성하면, 프로젝트의 저장위치와 프로젝트의 구조가 미리 지정된 템플릿을 불러와 생성할 수 있다.

템플릿 : 프로젝트의 설정 등 기타 데이터를 저장하고 있는 파일(.ept, .zw9 등이 있음.)

      .ept : 프로젝트 설정, 프로젝트 데이터, 페이지 정보를 포함함.

      .zw9 : 프로젝트 설정, 프로젝트 데이터, 페이지 정보,

              마스터 데이터(심볼, 출력 양식, 양식, 부품 데이터), 외부 문서 및 이미지 파일, 참조 데이터 정보를 포함함.

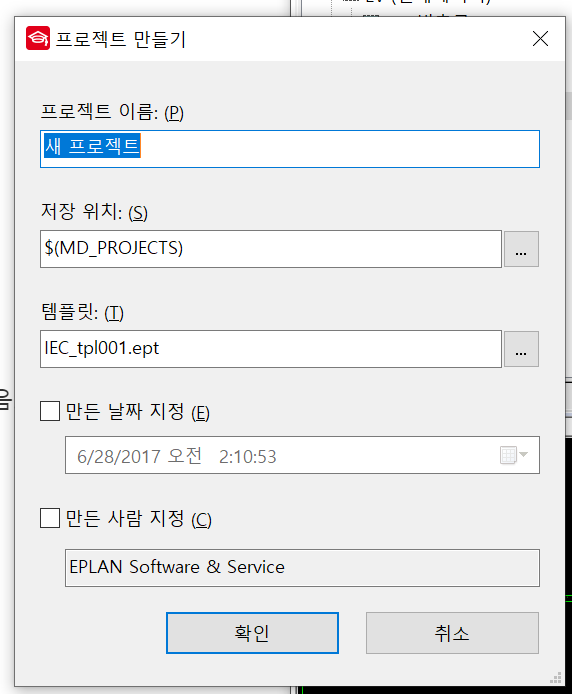

프로젝트(Alt+P) -> 새 파일(N)

4. 프로젝트 속성

생성된 프로젝트의 속성, 구조 등의 내용을 확인하고 변경할 수 있다.

프로젝트(Alt+p) -> 속성 -> 구조 탭

구조 탭에서는 프로젝트 전역에 걸쳐 사용될 설정을 지정하거나 변경할 수 있다.

프로젝트의 전역에 걸쳐 사용될 설정은 프로젝트 내에서 미리 구조화한 넘버링 규칙에 따라

넘버링을 지정하여 변경할 수 있게 된다. 예를 들어 터미널의 접점, PLC의 IO, 부스바의 접점. 케이블의 넘버링등이 해당한다.

프로젝트에 사용될 페이지의 구조를 변경하려면 구조탭에서 페이지의 "..." 버튼을 클릭하면 페이지 구조 창으로 들어간다.

페이지 구조창에서 페이지의 구성을 변경하거나 불러오고 저장할 수 있다.

페이지 구조를 변경할 때에 앞서 프로젝트 데이터(R) -> 구조 식별자 관리(S) 창에서 정의한 페이지 구성을

아래 표로 가저와 변경할 수 있다 .

5. 그 밖에..

프로젝트 삭제

- 삭제시 휴지통으로 감

백업

- 저장 기능은 자동으로 이루어짐.

- 수정하기 전에 백업 해 둘것

6. Eplan의 메뉴얼

사람이 만든 것 무었이든 마찬가지로 사용하려 만든 것들에는 인쇄물 또는 사용자 메뉴얼이 있다.

그리고 무엇이든 간단한 몇가지 기능과 전체 구조에 대해 생각해 볼 필요가 있다.

다른 메뉴얼 들과 마찬가지로 메뉴얼 구조를 통해 어떠한 기능들 설명하고 있는지만 직관적으로 알 수 있는 실력이 된다면, 그렇지 않은 사람과의 학습 속도에서 적지 않은 차이가 나기 마련이다.

https://www.eplan.help/ko-KR/Infoportal/Content/Plattform/2.8/EPLAN_Help.htm#htm/EPLAN_Help_k_start.htm%3FTocPath%3DEPLAN%2520%25EB%258F%2584%25EC%259B%2580%25EB%25A7%2590%7C_____1

지능형 스마트 팩토리 7/15

3D 부품설계 학습과정 2일차

예제 2 그려보기

사용 명령.

커맨드매니저 - 스케치

- 지능형치수

- 중심원

새로 추가된 내용

컨트롤 키를 누르고 두 원을 선택하면 피처매니저창에 구속조건을 설정 할 수 있다.

구속 조건에서 탄젠트를 선택하면 두 원 연결 할 수 있다.

위의 사진은 R25의 중심원과 아래, 우측 외곽 중심원 사이에 탄젠트 구속을 사용한 모습이다.

위의 그림처럼 정면도를 그린 후.

치수를 기입하여 완전정의를 완성한다.

그런다음, 돌출 보스를 누르고 도면상에 두께가 같은 도형을 선택하여, 피처매니저 창의 선택 프로파일에 선택되도록 하고, 두께를 설정하여 돌출 보스를 완성한다.

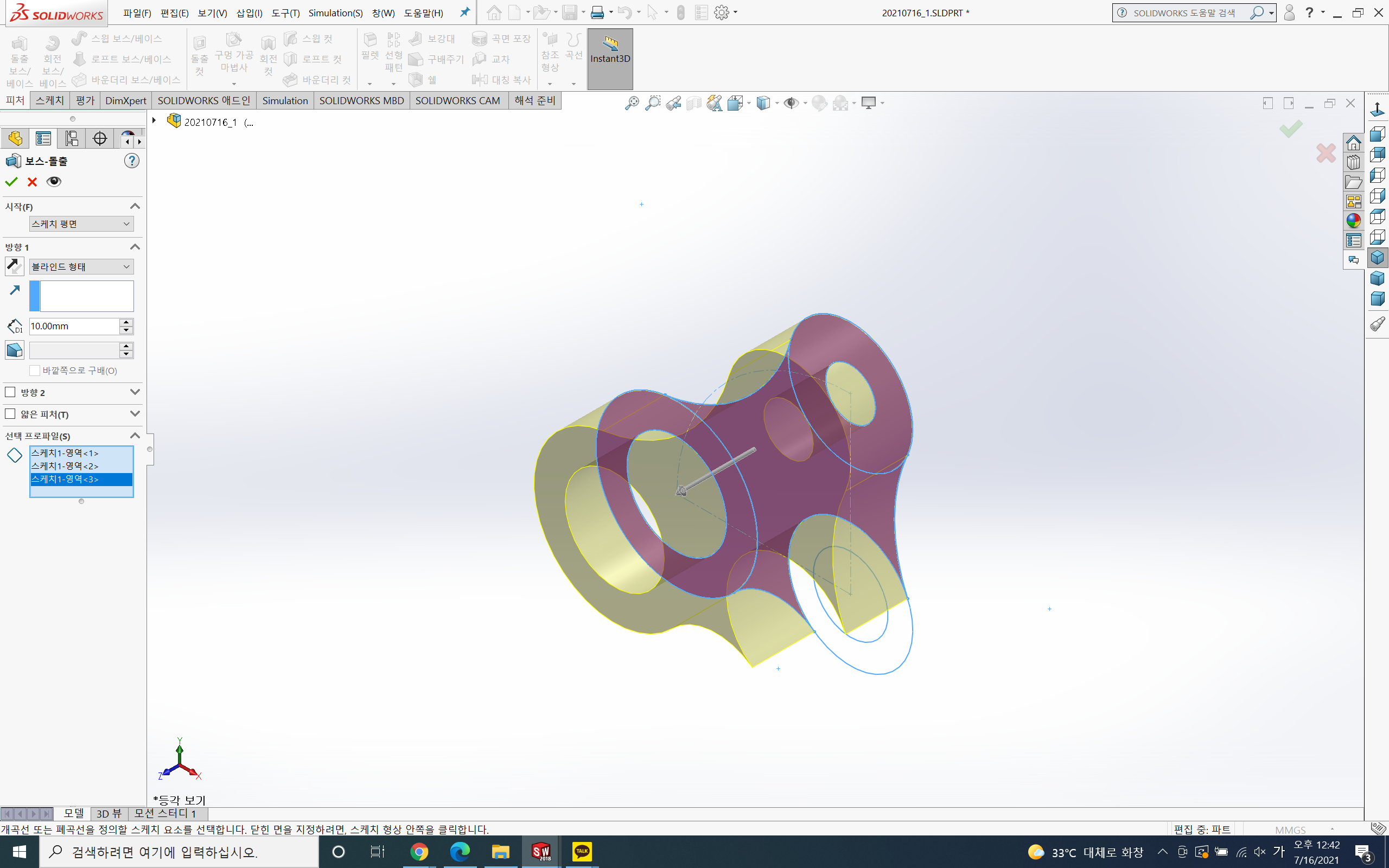

위의 사진은 선택된 프로파일에 돌출 보스를 10mm 적용한 모습이다.

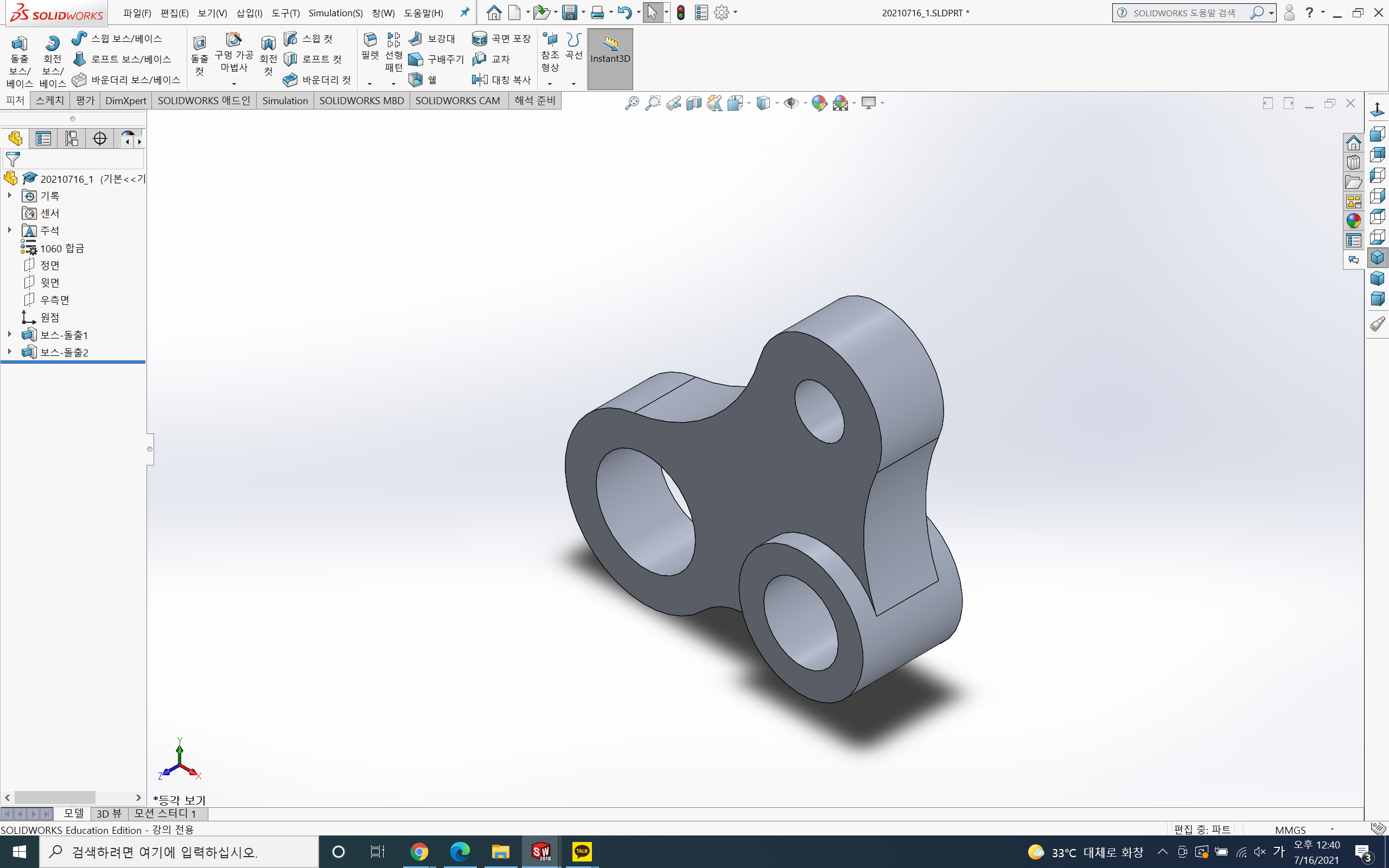

같은 방법으로 남은 원에 대해서도 돌출 보스를 16mm 적용한다.

그런다음 필렛 을 R3 적용하여 완성한다.

자, 이제

배운 내용으로 다른 예제들을 실행해본다.

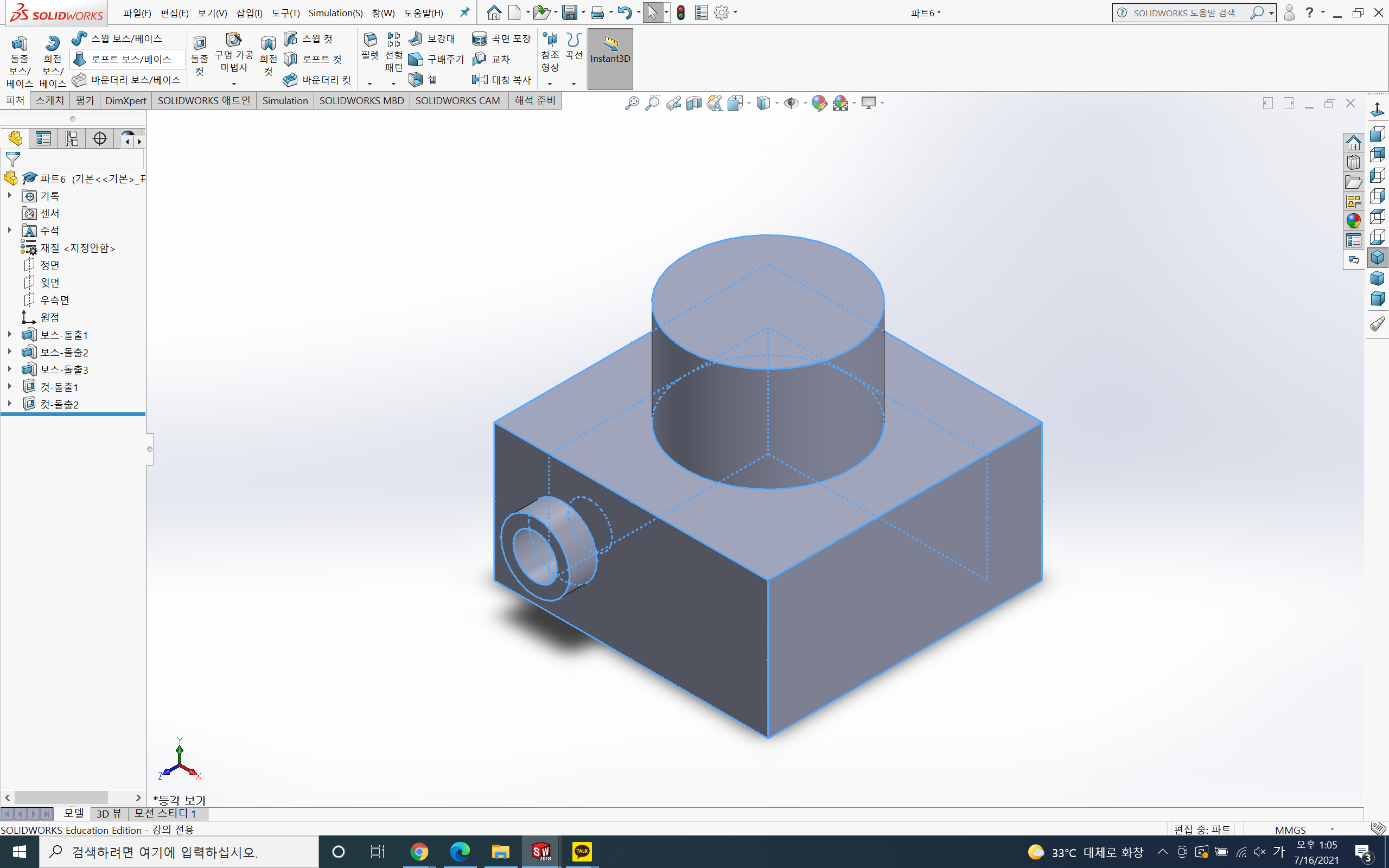

위의 사진은 돌출 보스만을 사용하여 전체 윤곽을 잡아준 것이다.

요소 오프셋을 사용하여 스캐치를 한다.

선택된 프로파일에서 10만큼 반대방향으로 오프셋을 한다.

오프셋을 적용하면 위와 같이 아랫면의 형태를 유지하면서 설정한 오프셋 만큼 크기가 작은 스캐치가 생긴다.

그런다음, 도형 평면에 스케치한 뒤, 돌출 컷을 사용하여 홀을 뚫어준다.

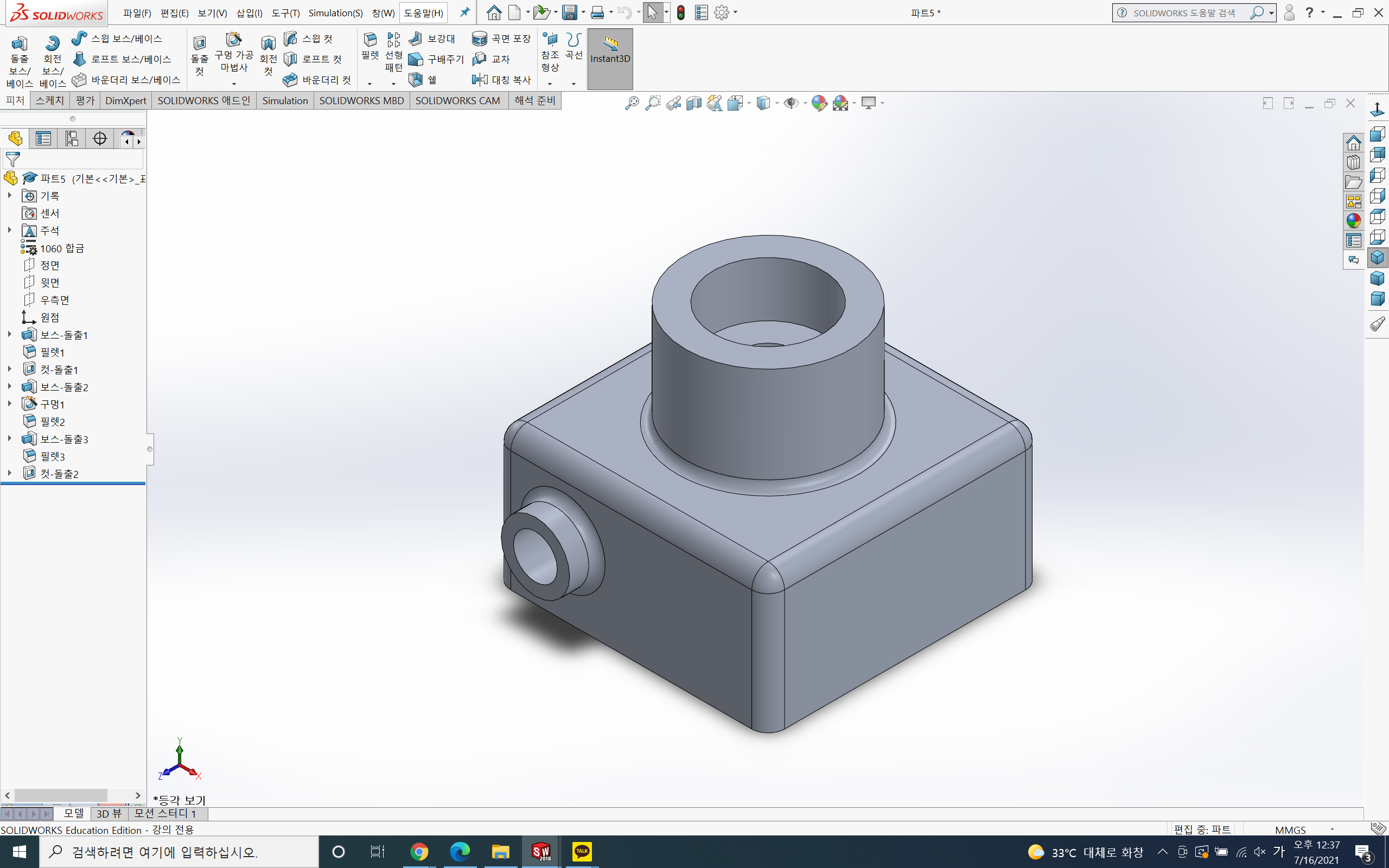

위 사진에 뚫은 새로운 홀은 구멍 가공 마법사를 사용한 것이다.

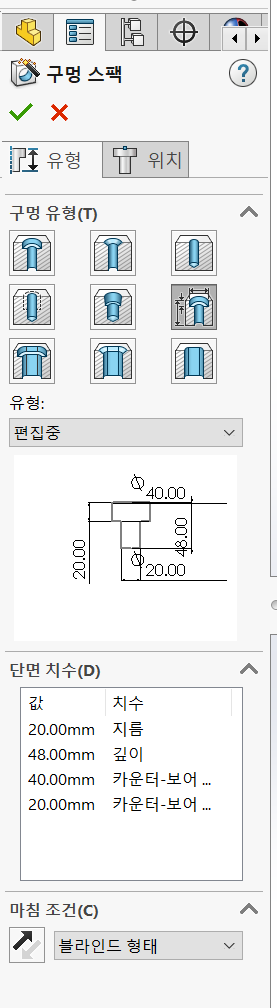

구멍가공 마법사에서 구멍 유형을 이전 버전으로 선택하고, 유형을 카운터 보어로 한 후,

단면 치수에 볼트 치수를 입력하고 완료를 누른다.

완성

지능형 스마트 팩토리 7/15

3D 부품설계 학습과정 1일차

예제 1 그려보기

윗면도 작성, 완전정의가 되지 않는다면 치수가 변할 수 있다. 따라서, 치수기입은 필수.

사용 명령.

커맨드매니저 - 스케치

- 스케치 필렛

- 중심사각형

- 지능형치수

- 중심원

피처탭에 돌출 보스를 해서 3D로 만들어준다.

사용 명령

커맨드매니저 - 피처탭

- 돌출 보스

부족한 옆면을 그려준다.

사용 명령

디자인트리의 - 우측면 - 스케치

커맨드 매니저탭 - 스케치

- 사각형 그리기

- 지능형 치수

- 중심원 그리기

바닥면 네모도 같은 방법으로 뚫어주면 완성

배운 내용을 통해서 다음 예제를 수행해 보았다.
