[Solid works] 3D부품 설계_7/16

지능형 스마트 팩토리 7/15

3D 부품설계 학습과정 2일차



예제 2 그려보기





사용 명령.



커맨드매니저 - 스케치

- 지능형치수

- 중심원









피처매니저 창

새로 추가된 내용

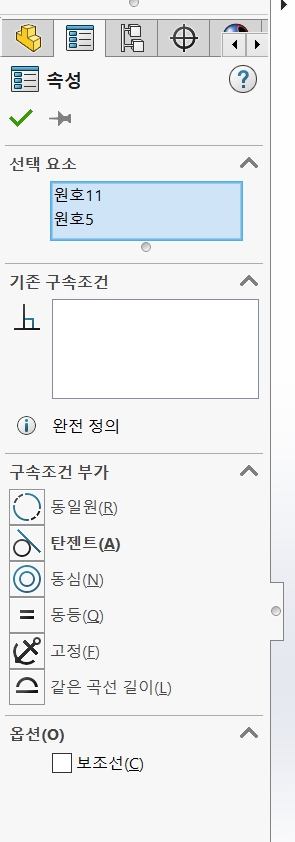

컨트롤 키를 누르고 두 원을 선택하면 피처매니저창에 구속조건을 설정 할 수 있다.

구속 조건에서 탄젠트를 선택하면 두 원 연결 할 수 있다.



탄젠트로 구속한 원

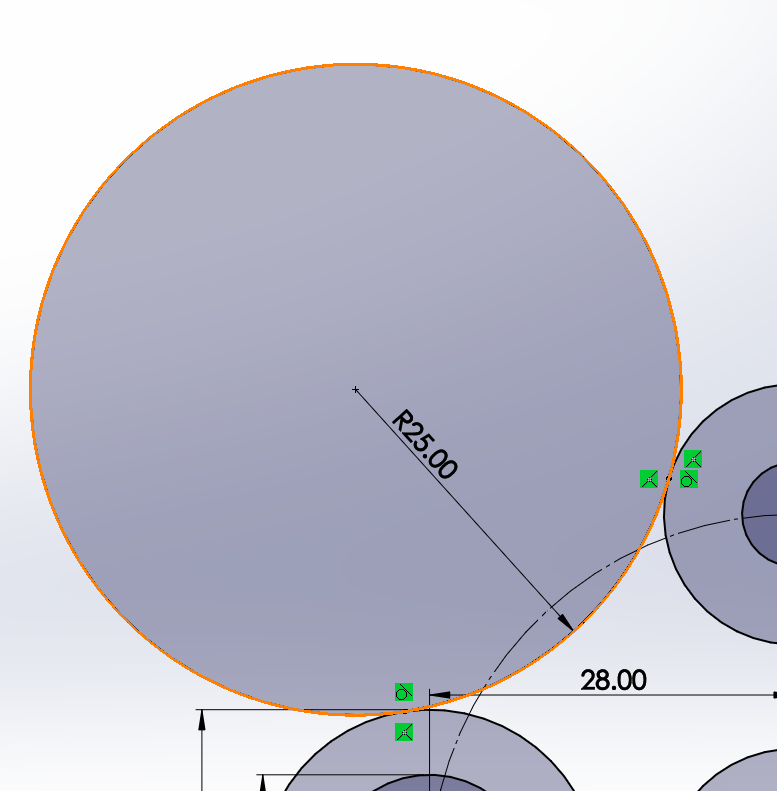

위의 사진은 R25의 중심원과 아래, 우측 외곽 중심원 사이에 탄젠트 구속을 사용한 모습이다.

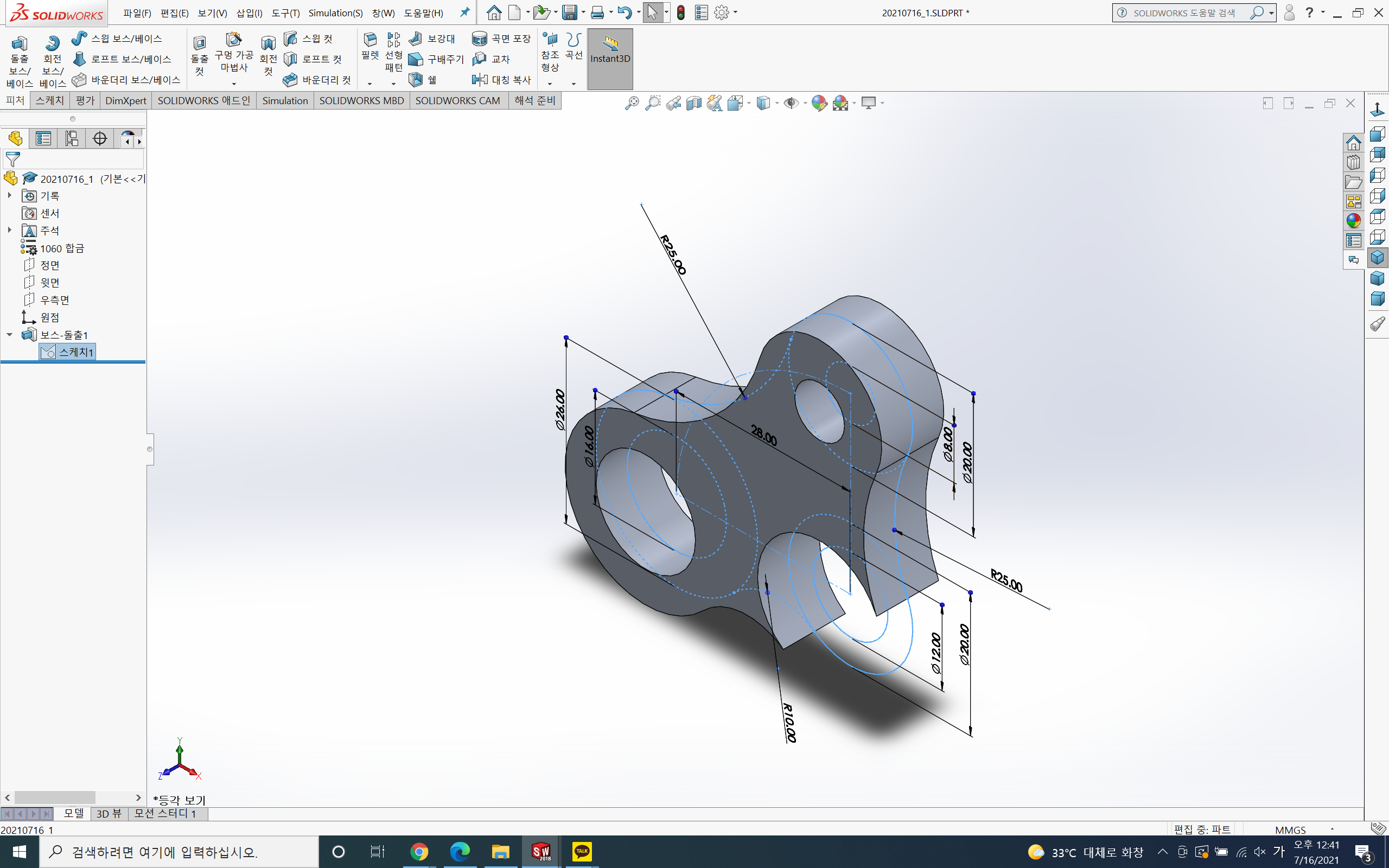

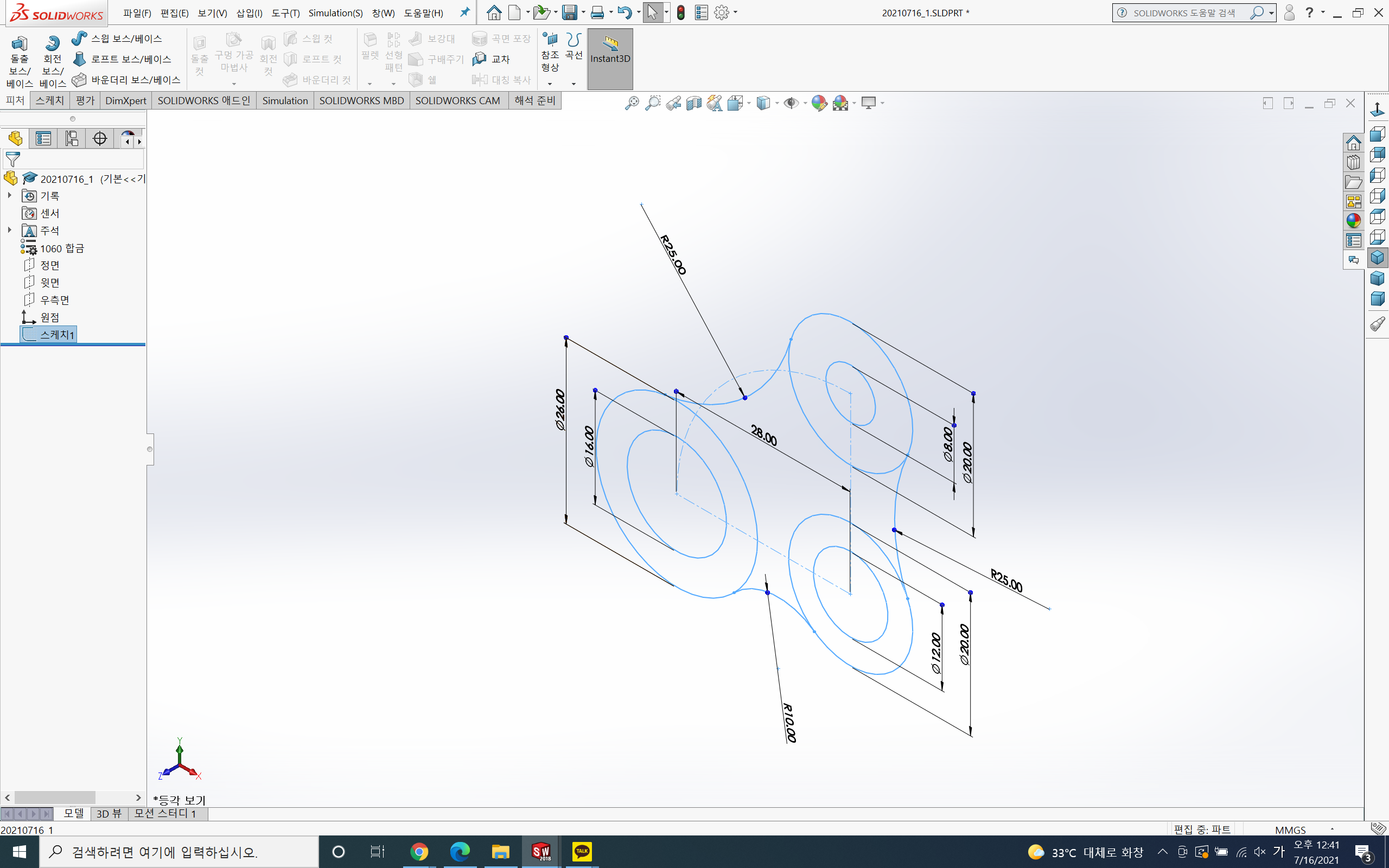

위의 그림처럼 정면도를 그린 후.

치수를 기입하여 완전정의를 완성한다.

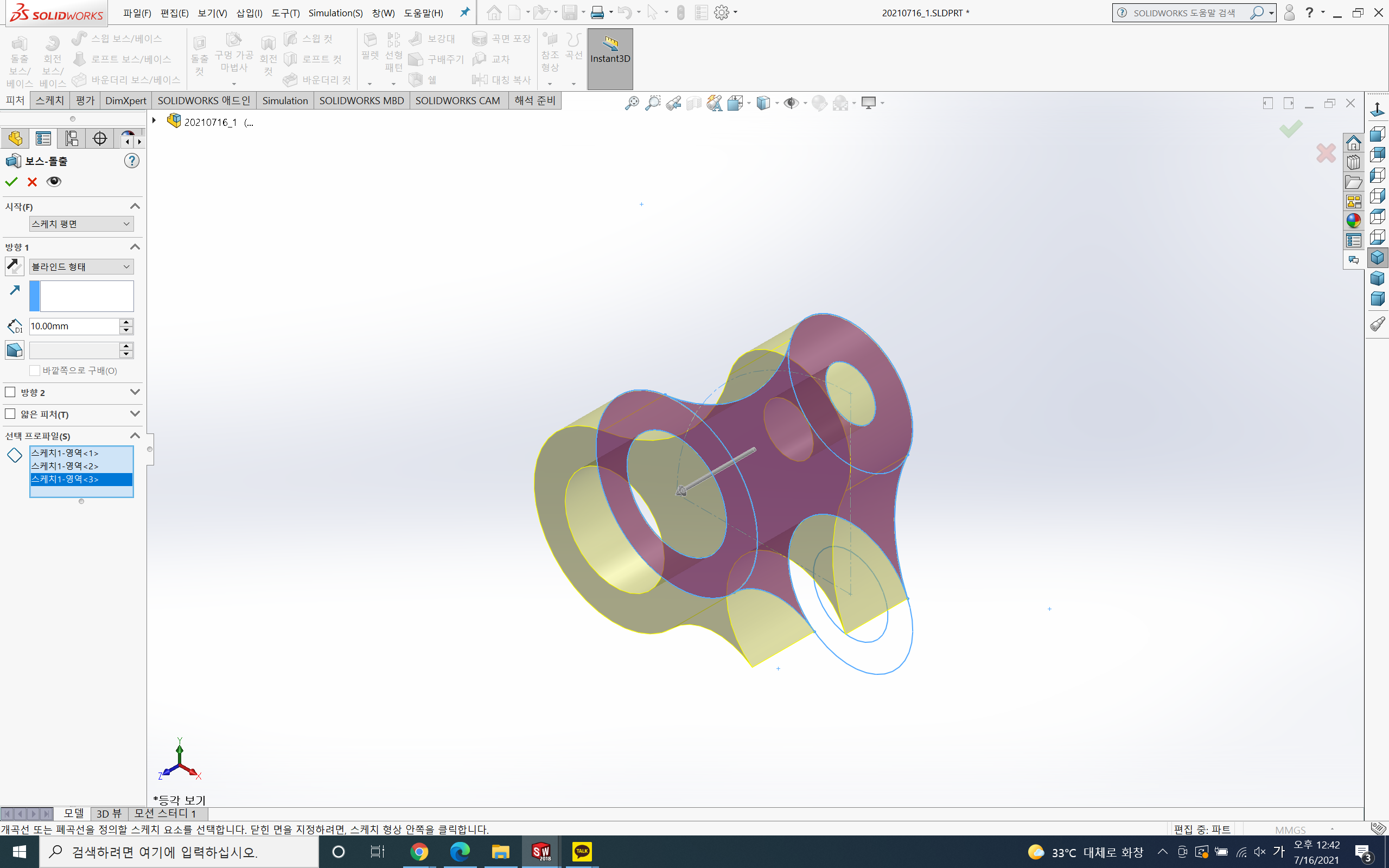

그런다음, 돌출 보스를 누르고 도면상에 두께가 같은 도형을 선택하여, 피처매니저 창의 선택 프로파일에 선택되도록 하고, 두께를 설정하여 돌출 보스를 완성한다.



위의 사진은 선택된 프로파일에 돌출 보스를 10mm 적용한 모습이다.



같은 방법으로 남은 원에 대해서도 돌출 보스를 16mm 적용한다.

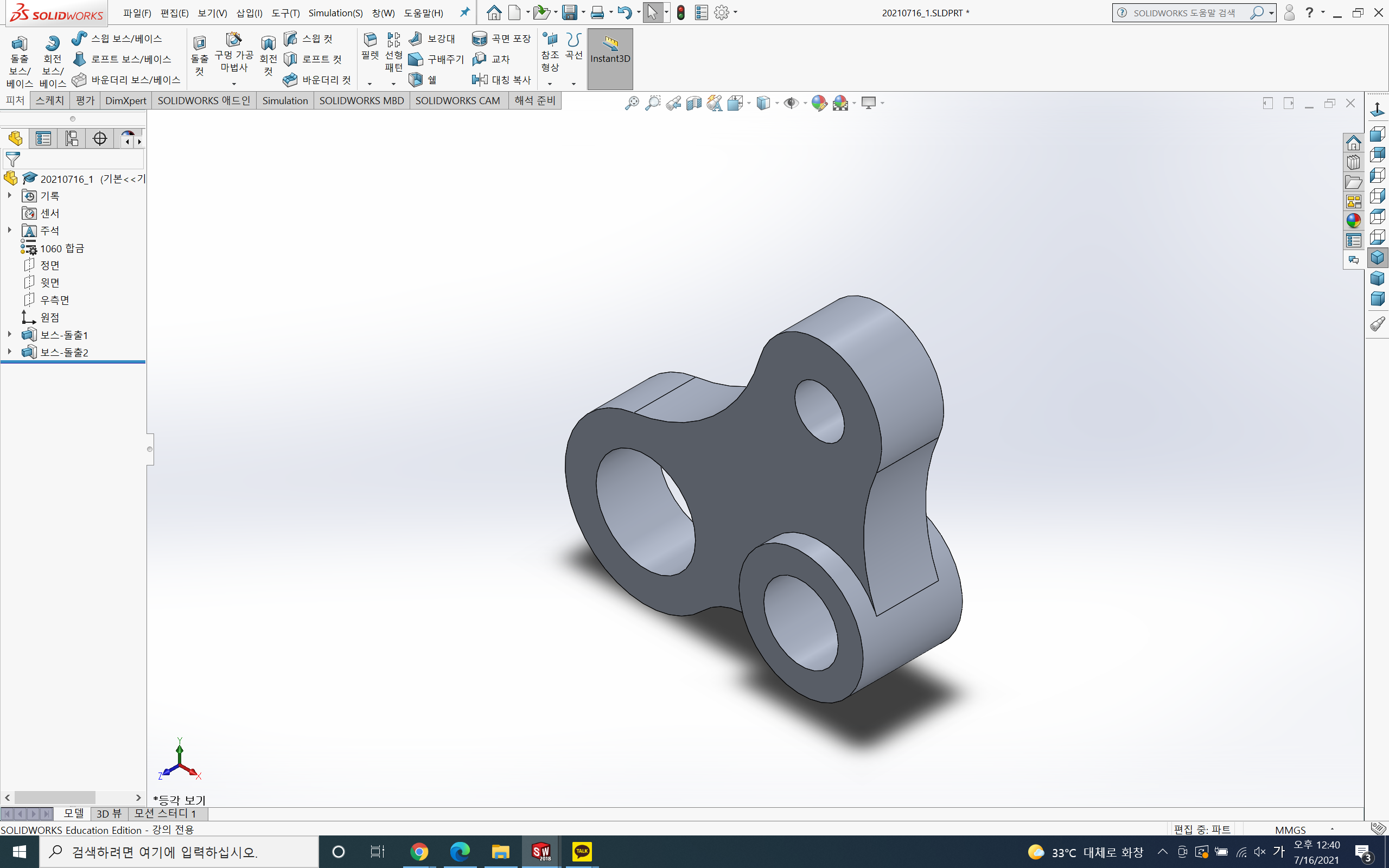

그런다음 필렛 을 R3 적용하여 완성한다.



자, 이제

배운 내용으로 다른 예제들을 실행해본다.

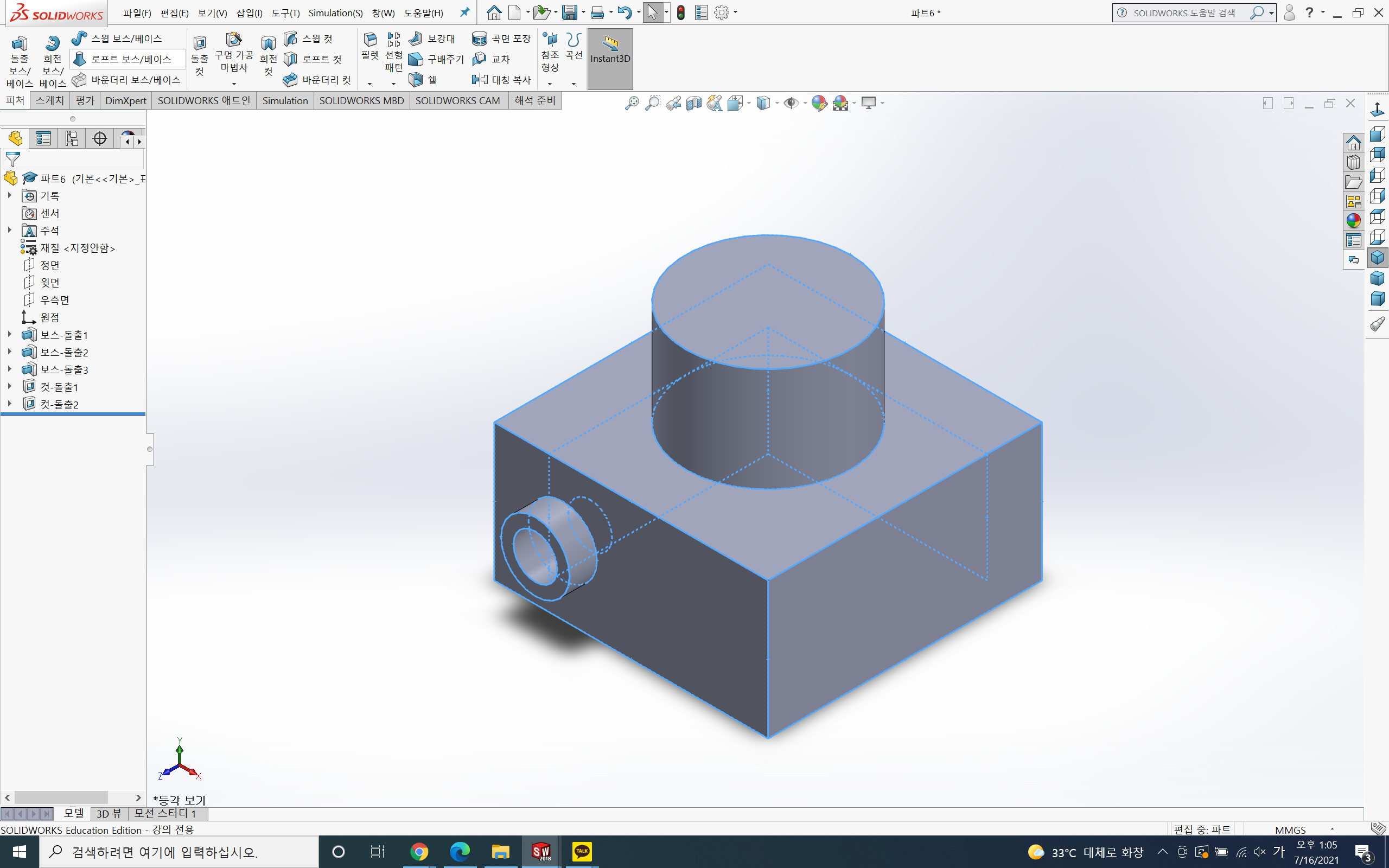

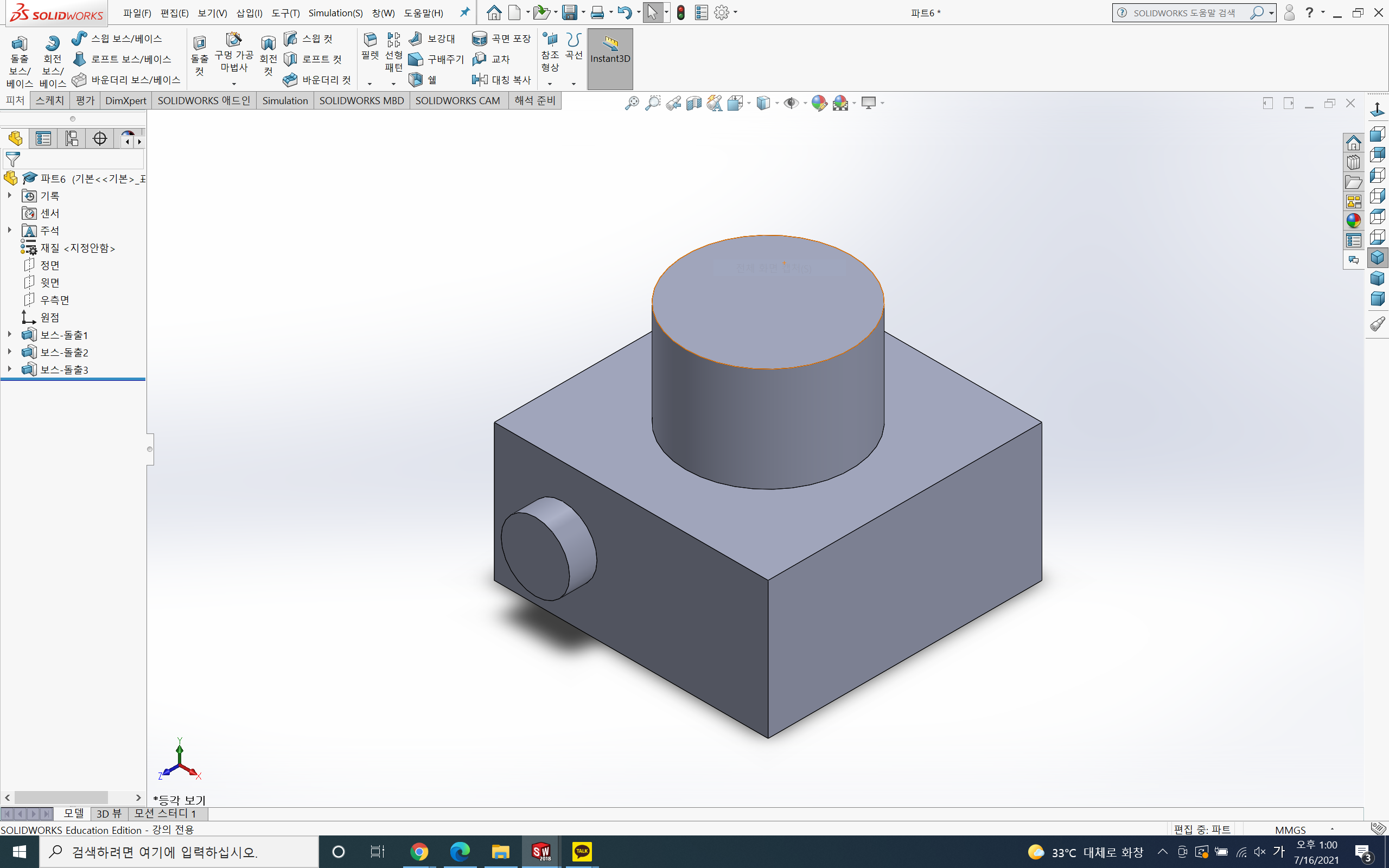

위의 사진은 돌출 보스만을 사용하여 전체 윤곽을 잡아준 것이다.

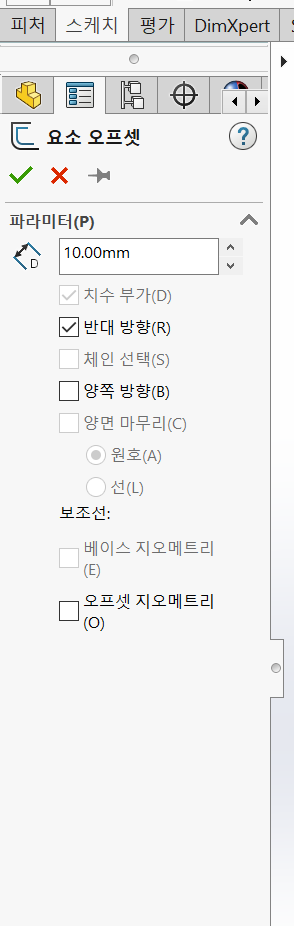

스캐치- 요소 오프셋 창

요소 오프셋을 사용하여 스캐치를 한다.

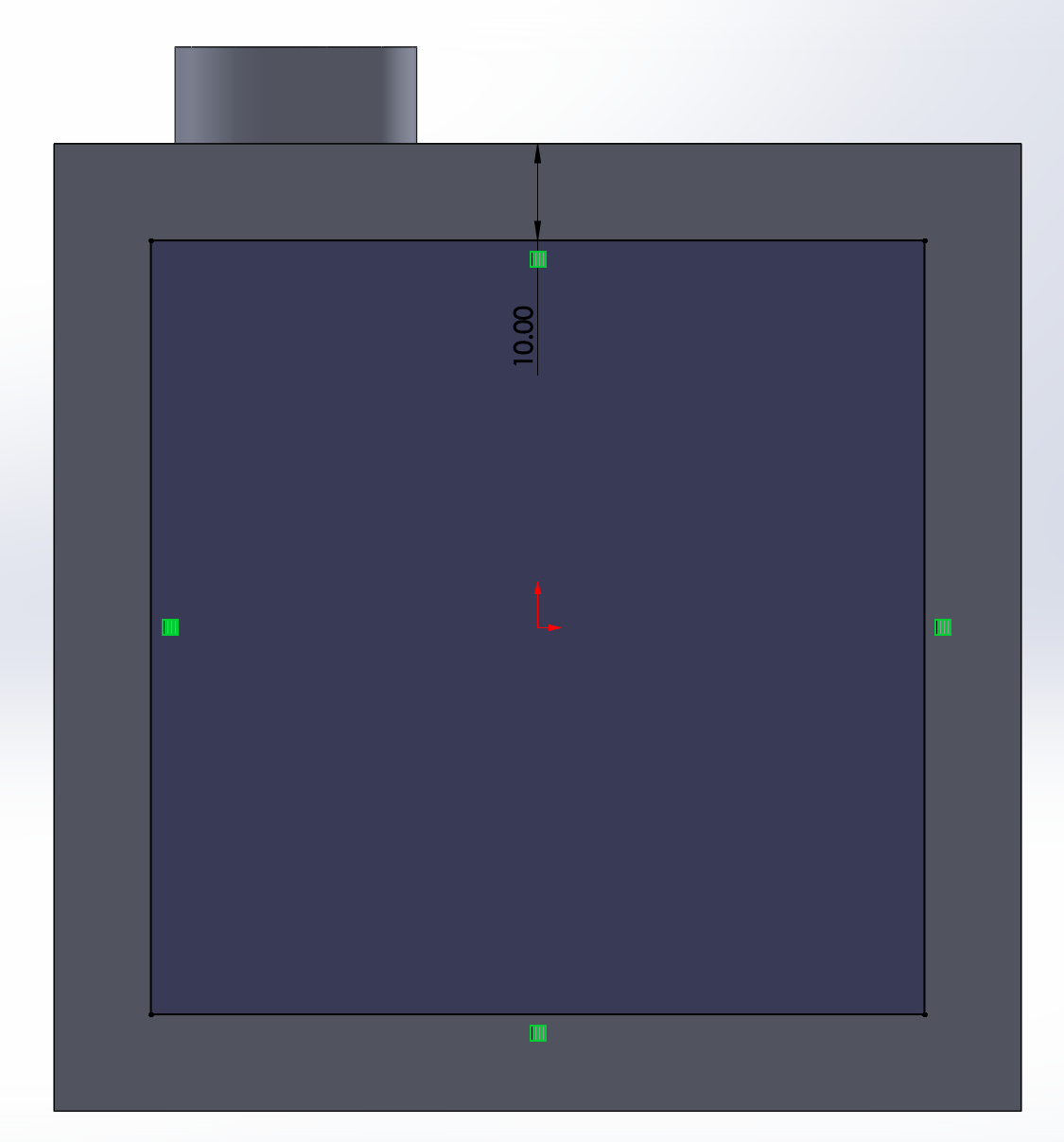

선택된 프로파일에서 10만큼 반대방향으로 오프셋을 한다.



오프셋을 적용하면 위와 같이 아랫면의 형태를 유지하면서 설정한 오프셋 만큼 크기가 작은 스캐치가 생긴다.





그런다음, 도형 평면에 스케치한 뒤, 돌출 컷을 사용하여 홀을 뚫어준다.

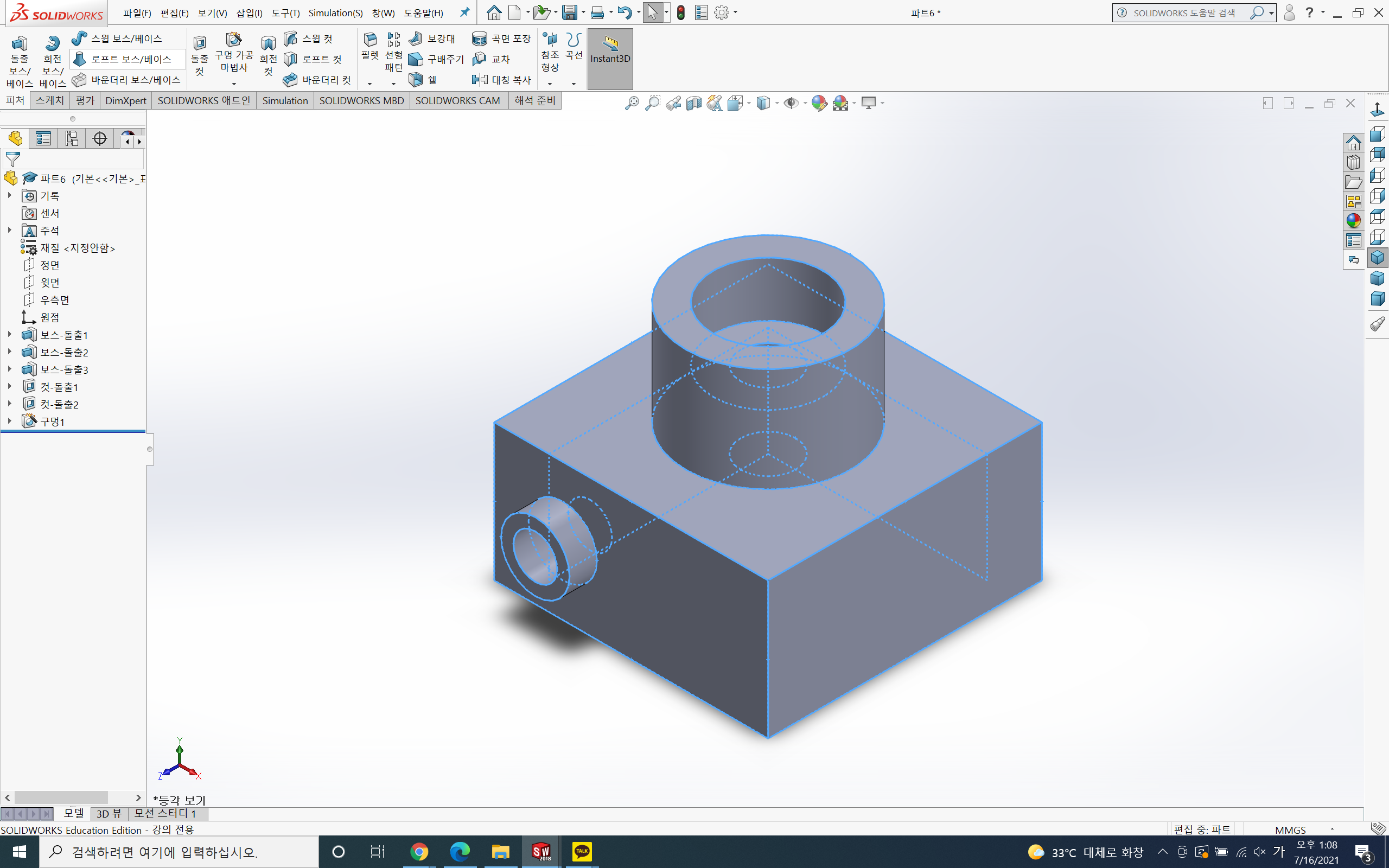

위 사진에 뚫은 새로운 홀은 구멍 가공 마법사를 사용한 것이다.

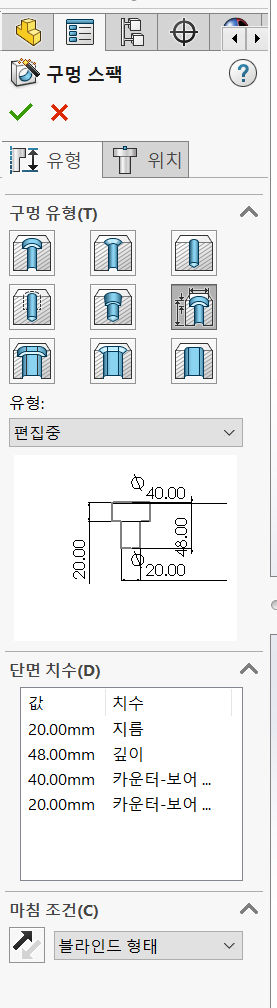

구멍가공 마법사창

구멍가공 마법사에서 구멍 유형을 이전 버전으로 선택하고, 유형을 카운터 보어로 한 후,

단면 치수에 볼트 치수를 입력하고 완료를 누른다.



완성
