지능형 스마트 팩토리 7/15
3D 부품설계 학습과정 1일차
예제 1 그려보기

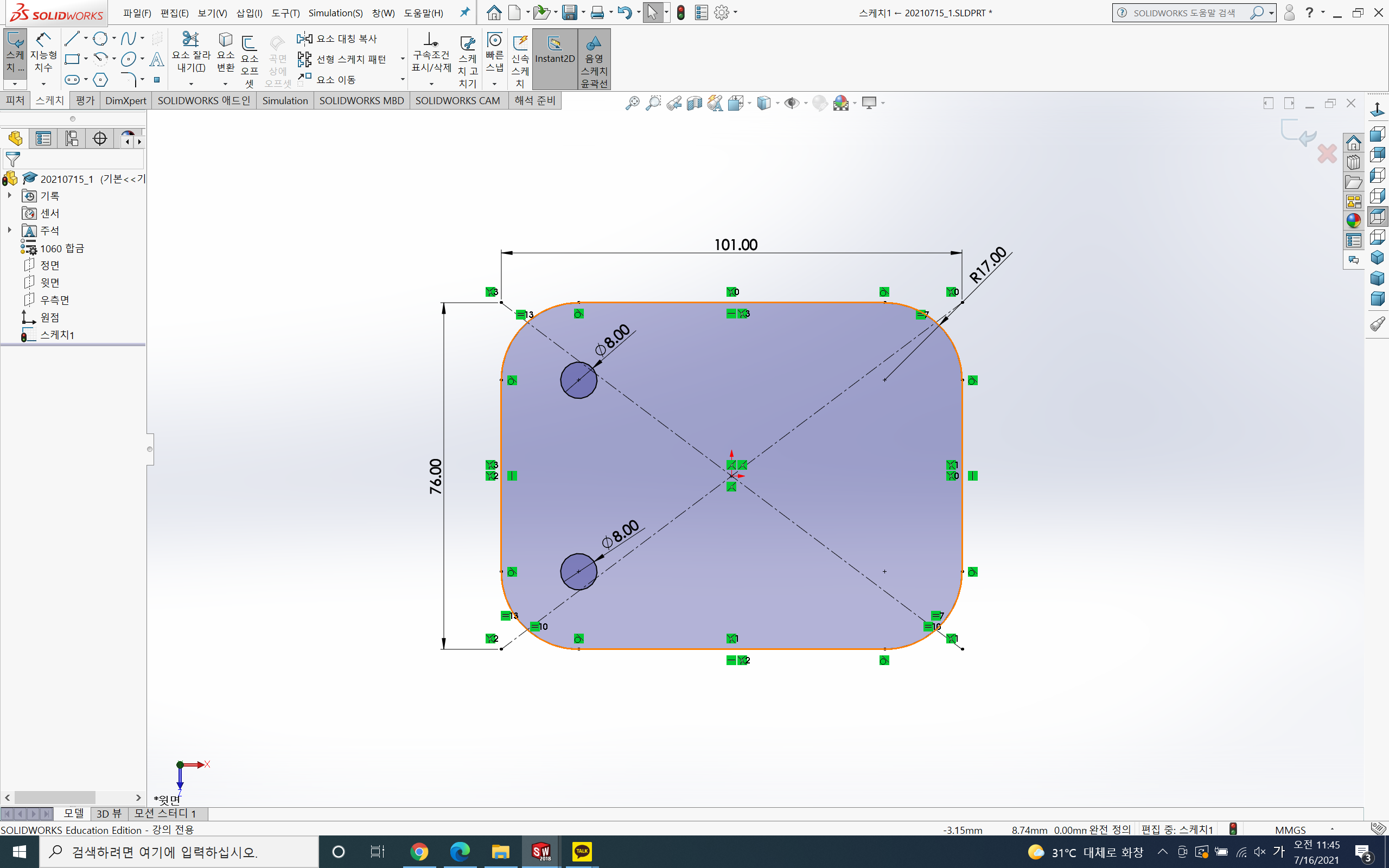

윗면도 작성, 완전정의가 되지 않는다면 치수가 변할 수 있다. 따라서, 치수기입은 필수.
사용 명령.
커맨드매니저 - 스케치
- 스케치 필렛
- 중심사각형
- 지능형치수
- 중심원
피처탭에 돌출 보스를 해서 3D로 만들어준다.
사용 명령
커맨드매니저 - 피처탭
- 돌출 보스
부족한 옆면을 그려준다.
사용 명령
디자인트리의 - 우측면 - 스케치
커맨드 매니저탭 - 스케치
- 사각형 그리기
- 지능형 치수
- 중심원 그리기
바닥면 네모도 같은 방법으로 뚫어주면 완성

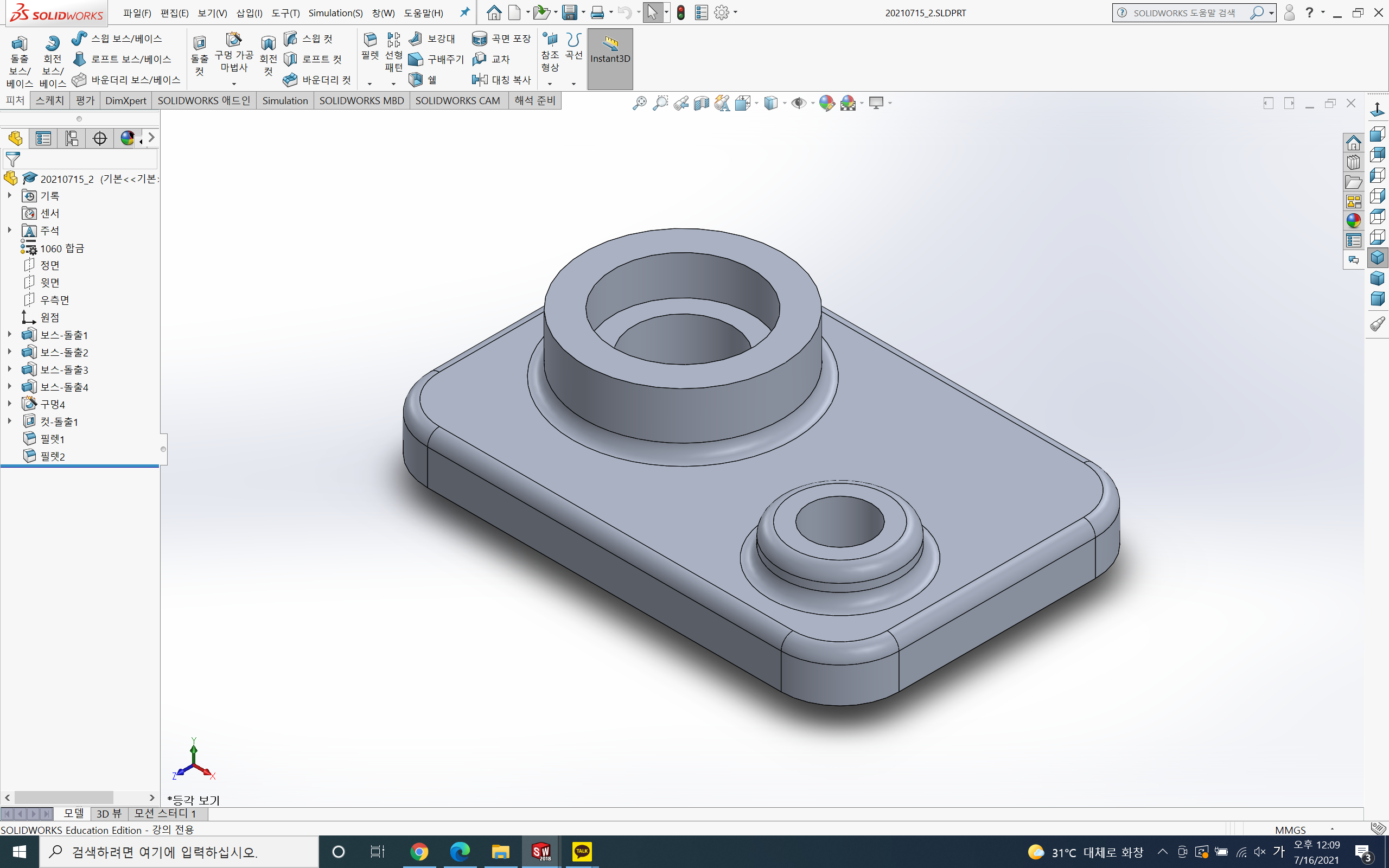

배운 내용을 통해서 다음 예제를 수행해 보았다.
