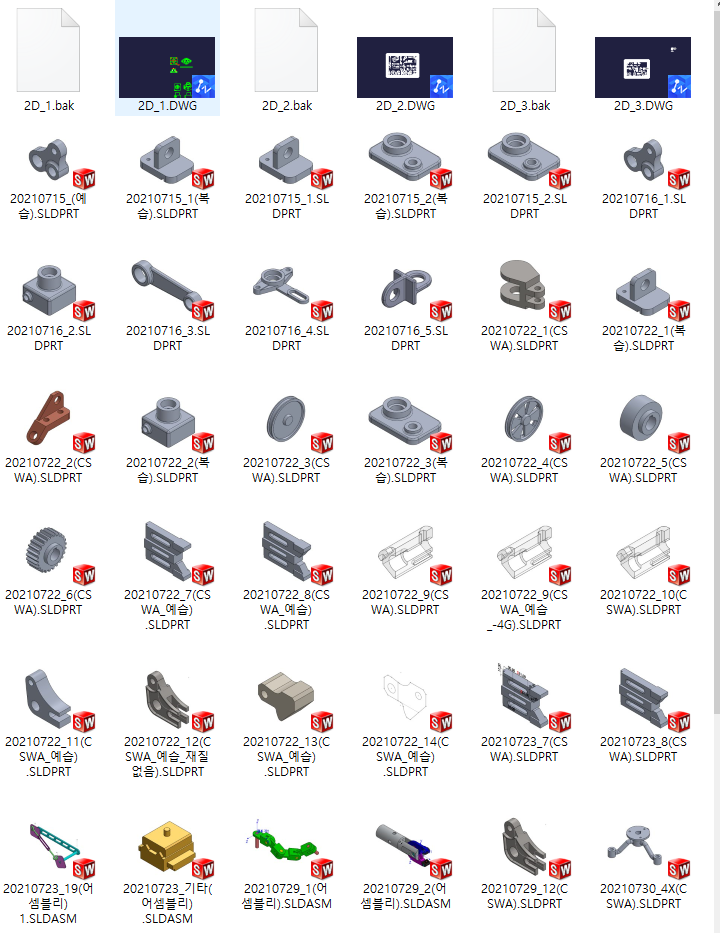

파트, 어셈블리, 2D 도면의 간단한 모델들을 그리고 수행해 보았다.
2D 스케치의 그리기, 요소변환, 오프셋, 곡면 오프셋, 치수 기입을 사용하여 밑 작업을하고,
2D 스케치를 바탕으로 피처의 돌출보스, 회전 보스, 돌출 컷, 팔렛, 선형 패턴, 보강대, 구배, 곡면 포장 등을 사용하여 3D 모델링 한 후 평가 탭에서 재질을 지정하고 질량을 확인하였다.

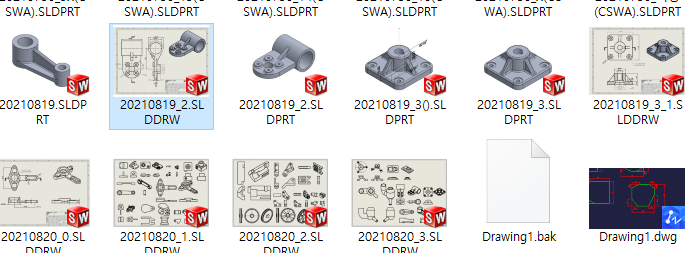

3D 모델을 불러와 도면을 작성하고, ZWCAD로 불려와 치수기입을 하였으며, 어셈블리를 수행해 보았고,
0점 좌표를 정하고 평가 탭에서 두 부품 사이의 거리나 각도, 무게중심, 위치를 확인하였다.
