1. 부품 데이터 추가
도면을 작성한 후 심볼에 실제 사용할 부품 규격과 매칭하기 위해서, DB에 없는 내용들을 수작업으로 작업해야할 경우에 다음과 같은 방법으로 제품정보에 대한 내용을 DB에 추가하는 작업이다.

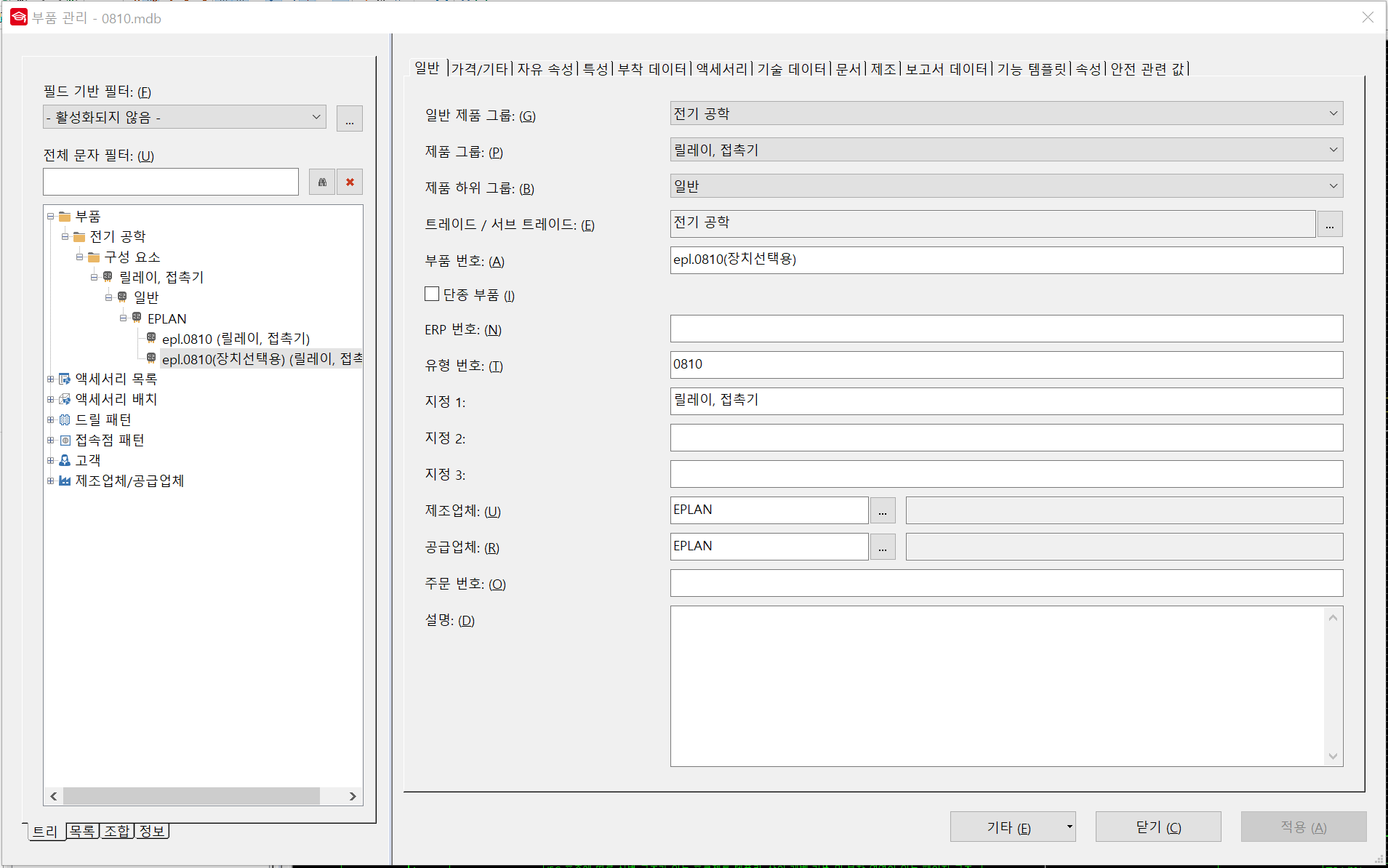

부품 관리 대화창
유틸리티(U) -> 부품(P) -> 관리(M)
1. 왼쪽 창 구성
왼쪽 창 구성은 트리, 목록, 조합 ,정보로 되어 있는데.
트리는 제품군 기능 단위로 묶여 트리형식으로 표현되고, 목록은 리스트, 조합은 리스트와 트리를 둘다 볼 수 있고
정보는 DB정보를 표현한다.
2. 오른쪽 창 구성
일반 : 규격, ERP 번호, 제조, 공급업체 등 제품 일반사항
가격 / 기타 : 구매단가, 구매단위 등의 표현으로 거의 만질 일이 없다.
자유 속성, 특성 : 비고창 정도로 사용한다.
부착 데이터 : 너비, 높이, 깊이, 중량, 부착 간격 등이 있고 기계적 특성이나 조립시 여분의 공간을 확보하는 등 부품 배치나 제품 중량에 참고할 만한 데이터가 입력된다.
액세서리 : 제품을 사용할 때에 이용가능한 파츠등을 기록한다.
기술 데이터 : 도면에 표시될 제품 특성을 기입
(※블랙박스를 이용한 파트를 매크로로 DB 추가가 가능하다.)
문서 : 참조 문서
기능 템플릿 : 장치의 기술 특성 등을 기록한다. 접점을 적용시 심볼에 접점이 표시된다.
(※장치선택을 통한 부품 선택시 반드시 필요하다.)
