1. 개념

Part는 SolidWorks 프로그램에서 사용되는 기본적인 빌딩 블럭이다.

어셈블리에는 파트나 하위 어셈블리와 같은 기타 어셈블리가 포함된다.



SoilidWorks 모델은 모서리, 면, 곡면을 정의하는 3D Geometry(기하학)로 구성되어 있다.

SolidWorks 소프트웨어를 사용하면 모델을 빠르고 정확하게 설계할 수 있다.



SolidWorks 모델 특징.

- 3D 설계에 의한 정의

- 부품 기반 설계

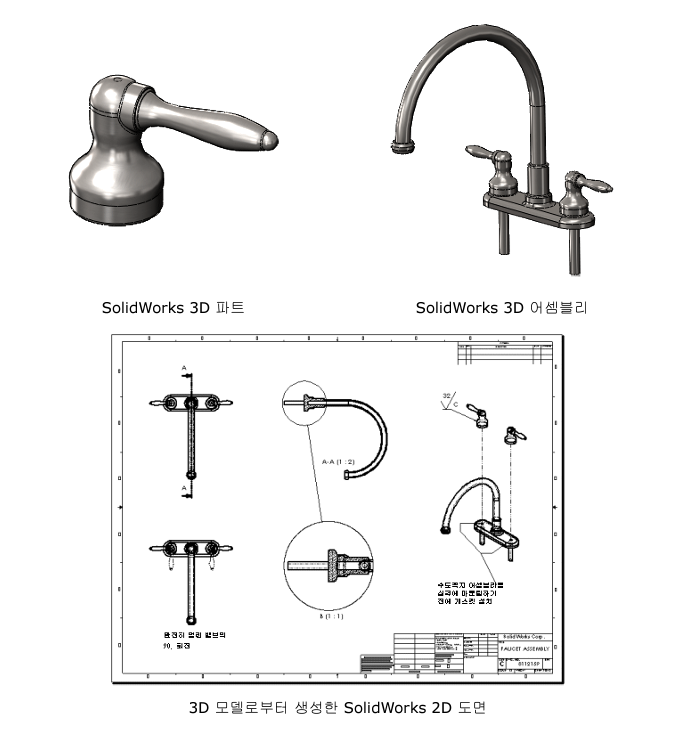

3D 설계에 의한 정의

SolidWorks는 3D 설계 접근 방식을 사용.

부픔을 설계 할때 첫 스캐치에서부터 최종 모델 까지 3D 모델을 생성하게 된다.

이 모델에서 3D 어셈블리를 생성할 수 있는 2D 도면이나 파트 또는 하위 어셈블리로 이루어진 부품을 결합할 수 도,

3D 어셈블리의 2D 도면을 생성할 수도 있다.



SolidWorks를 사용하여 모델을 설계할 때 모델이 만들어지면 배치될 상태를 3D로 시각화 할 수 있다.



부품 기반 설계

SolidWorks 프로그램에서 파트를 변경하면 이와 관련된 도면, 어셈블리에도 변경 사항이 반영된다.

(예 : 어셈블리, 도면)







용어

용어

원점 2D에서는 두 개의 파란 화살표로 (0,0) 3D에서는 세계의 화살표로 표시되며 모델의(0,0,0) 좌표를 나타낸다.
스케치가 활성 상태이면 스케치 원점이 빨간색으로 표시되고 스케치의 (0,0,0) 좌표를 나타낸다.
치수와 구속조건을 모델 원점에는 부가할 수 있지만 스케치 원점에는 부가할 수 없다.
평면 평평한 보조선. 평면을 스케치나 모델의 단면도 작성에 사용하거나 구배 피처의 중립 평면으로 사용할 수 있다.
죄표축 모델 형상, 피처, 또는 패턴 등을 생성할 때 사용하는 직선. 축은 두 평면을 교차하는 등 여러 가지 다른 방법을 통해 생성할 수 있다.
SoildWorks 프로그램은 모델의 모든 원통면 또는 원추면에 임시 축을 생성한다.
모델이나 곡면의 형태를 정의할 때 사용되는 경계로 면은 모델이나 곡면의 선택 가능한 영역(평면 또는 비 평면)이다.
예를 들어 사각형 솔리드에는 여섯 개의 면이 있다.
모서리 두 개 이상의 면이 교차하고 서로 합쳐지는 위치. 스케치, 치수 부가 등의 작업을 위해 모서리를 선택할 수 잇다.
꼭지점 둘 이상의 선이나 모서리가 교차하는 지점. 스케치, 치수 부가 등의 작업을 위해 꼭 지점을 선택 할 수 있다.



User interface



- Windows 기능

Solidworks 프로그램은 창 끌기 및 크기 조정 과 같이 사용자에게 익숙한 Windows 기능이 지원된다.

또한 인쇄, 열기, 잘라내기, 붙여넣기와 같이 Windows와 동일한 아이콘이 SoildWorks 프로그램에서도 사용된다.



- SolidWorks 문서창

문서 창은 크게 3가지 패널로 이루저 있다.

왼쪽 패널 : 관리자 창에 포함되는 요소.

오른쪽 패널 : 작업영역으로 파트, 어셈블리, 도면을 만들고 조작할 수 있는 그래픽 영역.

상단 패널 : 메뉴, 도구 모음, 및 CommandManager로 이루어저 있다.

왼쪽 패널에는 다음과 같은 탭로 구성된다.

FeatureManager : 파트, 어셈블리, 도면 등의 프로젝트 구조창.

Property Manager : 스케치, 필렛 피처, 어셈블리 메이트와 같은 여러가지 기능에 대한 설정을 위한 창.

ConfigurationManager : 문서 내 파트의 여러 설정과 어셈블리를 만들고 선택하고 볼 수 있다. 예를 들어 볼트의 설정을 사용하여 길이, 지름을 지정할 수 있다.

Feater Manager
Property Manager
Configuration Manager



Command Manager : 피처, 어셈블리, 도면 등의 문서 유형에서 작업 수행할 때에 Comand Manager에는 다음과 같은 탭들이 표시되며, 작업 상황에 따라 탭이 활성화 되며 ComandManager에 표시되는 기능들이 활성화 되는 탭에 맞추어 동적으로 업데이트 된다.



피처 : 피처, 스케치, 곡면, 평가, 판금, 애드인, MBD.

어셈블리 : 어셈블리, 레이아웃, 스케치, 평가 애드인, MBD.

도면 : 뷰레이아웃, 주석, 스케치, 평가, 애드인, 시트형식



Comand Manager 나 도구 모음에서 기능을 선택할 때에 왼쪽 패널의 Property Manager가 활성화되며어 작업할 곡면이나 선, 부품들을 선택하고 기능에 필요한 인자를  설정하여 작업을 수행한다.
